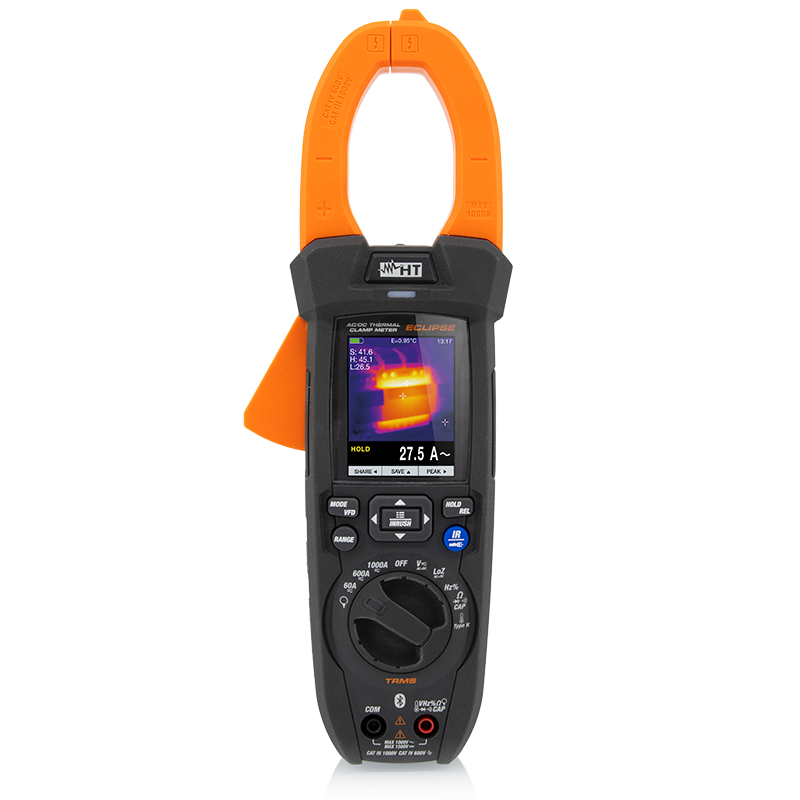

ECLIPSE | CA/CC

ECLIPSE

Pinza amperimétrica TRMS profesional con cámara termográfica integrada y lectura de 1500VCC especial paneles fotovoltaicos

ECLIPSE por primera vez, combina las características de una pinza amperimétrica TRMS profesional con las de una cámara termográfica.

PINZA AMPERIMÉTRICA

  • Medidas en TRMS

  • Corriente CA/CC hasta 1000A con toroidal

  • Corriente CA/CC, AC+DC con transductor de pinza externo

  • Corriente de arranque (INRUSH)

  • Tensión CA hasta 1000V, CC 1500V, AC+DC

  • Tensión CA, AC+DC a baja impedancia (LoZ)

  • Tensión y Corriente CA en dispositivos VFD (Variadores de Frecuencia)

  • Función Registrador (Data Logger) con gráficos

  • Resistencia

  • Prueba de Continuidad

  • Frecuencia y Ciclo de trabajo (Duty Cycle)

  • Capacidades

  • Temperatura con sonda tipo K

  • Prueba de diodos

  • Sensor NCV para detectar tensión CA sin contacto

  • Retención de lectura (Data HOLD)

  • Retención de lectura MAX / MIN / PEAK

  • Función REL

CÁMARA TERMOGRÁFICA

  • Cámara Termográfica integrada 80x80 pxl

  • Medida temperatura por infrarrojos

  • Puntero Láser

  • Iluminación con luz LED blanca

  • Bluetooth para conexión con dispositivos móviles

  • App HTMercury dedicada

Funciones
TRMS
Rango de medida corriente 1000A
Corriente CA/CC AC+DC
Tensión CA/CC 1000VCA / 1500VCC
Corriente de fugas Transductor externo
Frecuencia
Resistencia y prueba continuidad con indicador acústico
Capacidades
Prueba de diodos
Ciclo de trabajo (Duty Cycle %)
Temperatura con sonda tipo K
Corriente CA/CC con transductor de pinza externo

Medida corriente de arranque (INRUSH)
Categoría de medida CAT IV 600V CAT III 1000V
Diámetro máximo pinzable 40mm
Resolución visualizador (Puntos) 6000
Retroiluminación
Barra gráfica
Autorango
Autoapagado
Detección tensión CA sin contacto
Función Retención
Función MIN/MAX
Función PEAK
Medida Relativa
cámara termográfica
Visualizador color
Memoria interna para guardado datos
Datalogger y gráfico
Interfaz PC / Smartphone o Tablet Bluetooth
Alimentación Batería de ION Litio
Medidas (LxAnxH) (mm) 280x100x50
Peso en gramos (pilas incluidas) 505
Resolución sensor IR 80x80
Rango temperatura 20 + 260°C / -4 + 500°F
Sensibilidad térmica / NETD
NETD <100mK
Campo espectral 8 + 14µm
IFOV 4.53mrad
Tipo sensor IR UFPA
Frecuencia 50Hz
Campo de visión (FOV) 21° X 21°
Lente 7,5mm
Enfoque óptica IR Fija
3 cursores: Central, Min, Max.
Paletas colores 5
Lecturas en °C, °F, °K
Puntero láser Clase 2
Linterna luz blanca integrada
Span manual y automático Automático
Formato estándar imágenes guardadas JPEG BMP

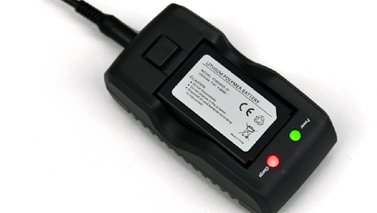

Sistema de recarga Base de carga externa
Autonomía de batería 8 horas
Alimentador externo en dotación 100/240VAC (50/60Hz)/ 12VDC
Temperatura de trabajo 5°C + 40°C
Humedad de trabajo <80%RH
Temperatura Almacenamiento -20°C + 60°C
Humedad de almacenamiento <80%RH
Protección mecánica IP40
Normativas
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • IEC/EN61010-1
