XL422. Registrador de corriente trifásico

XL422

Data logger de corriente TRMS trifásico

Data logger de corriente TRMS trifásico

XL422 es un Data Logger capaz de efectuar medidas y registros, en verdadero valor eficaz (TRMS), de Corriente CA hasta 2500A en el ámbito de sistemas eléctricos Trifásicos de 3 hilos para las más variadas aplicaciones (valoraciones sobre corriente de carga, potencias nominales de transformadores, etc..).

El instrumento se presenta en una cómoda estructura completa de toroidales de pinza flexible incorporados que permiten de abrazar también cables o barras de grandes dimensiones. Gracias a un sofisticado algoritmo de gestión de la memoria es posible la monitorización de una instalación también por tiempos considerables. Este de hecho inicia el registro con periodo de muestreo seleccionable mediante software entre los valores 1, 6, 30 y 60 segundos y, cuando la memoria está casi llena, son “re-muestreados” los valores anteriormente memorizados de acuerdo con el siguiente valor del periodo de muestreo, liberando así parte de la memoria, continuando luego a registrar nuevos valores adoptando el nuevo intervalo de medida. De esta manera es posible mantener el instrumento en registro hasta aprox. 90 días.
Cada registro es mantenido en la memoria interna y es descargable y visible en el PC siempre mediante software dedicado. El DataLogger XL422 es suministrado además con un especial velcro adhesivo que vuelve posible su colocación en cualquier punto de la instalación en la cual es necesario realizar las medidas. El elevado nivel de protección (IP65) vuelve al instrumento completamente fiable también en condiciones extremas.

Funciones
TRMS
Corriente CA en sistemas Monofásico/Trifásico Trifásico / Monofásico
Número máx. de parámetros seleccionados simultáneamente 3
Registro con periodo de integración seleccionable 1s, 6s, 30s, 1min, 5min
Duración indicativa memoria (monofásicas/trifásicas en días @ PI=5min) 455 / 1820 (en función de la autonomía de las baterías)
Capacidad de memoria interna 1MB
Índice de protección mecánica IP65
Categoría de sobretensión CAT IV 600V / CAT III 1000V
Alimentación 2x Pilas AA
Interfaz PC con software para Windows en dotación
Medidas (LxAnxH) (mm) 120x80x43
Peso en gramos (pilas incluidas) 500
Normativas
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • IEC/EN61010-1
  • LVD 2014/35/EU
  • MARCAJE CE

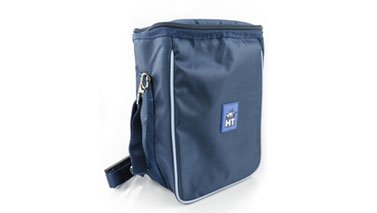

ACCESORIOS INCLUIDOS EN EL SUMINISTRO

ACCESORIOS OPCIONALES
