COMBI521 | Multifunción

COMBI521

Multifunción avanzado para la verificación de la seguridad eléctrica de las instalaciones eléctricas civiles e industriales (UNE 20460 y IEC/EN61557-1) y Puestos de recargas de Vehículos Eléctricos EVSE

Instrumento multifunción para la verificación de instalaciones eléctricas civiles e industriales según R.E.B.T., análisis de redes eléctricas monofásicas y control de estaciones de carga recarga de vehículos eléctricos EVSE.

COMBI521 realiza verificaciones en sistemas eléctricos de acuerdo con la UNE 20460, midiendo la Resistencia de Bucle de Tierra, pruebas del salto de los diferenciales “RCD” tipo A y CA hasta 1A. de corriente nominal y tipo B hasta 300mA., Resistencia de Aislamiento hasta 1000V, Continuidad y probable corriente de cortocircuito, medida y registro de los parámetros ambientales (iluminancia, temperatura, humedad relativa, etc.), corriente de fuga y las principales magnitudes eléctricas como potencia activa, armónicos, factor de potencia en sistemas monofásicos y, por último, pero no menos importante, la posibilidad de controlar el sentido cíclico de las fases. También está presente, en relación con la medición de la resistencia de aislamiento, la verificación de la relación de absorción dieléctrica “DAR” y el índice de polarización “PI”. Además, COMBI521 es capaz de realizar una secuencia guiada de las pruebas de verificación en la estación EVSE, gracias al adaptador EV-TEST100 (opcional), dispone de WiFi integrado para conectarse a través de la APP dedicada HTAnalysis.

La gran memoria interna permite guardar las medidas realizadas para luego poder transferirlas a un PC. La innovadora función “AUTO” se ha añadido al instrumento: eligiendo esta función y configurando sólo el valor de la corriente nominal del diferencial en examen, COMBI521 conectado a una toma de corriente en servicio, realiza en secuencia pruebas de resistencia de bucle de tierra, prueba del diferencial “RCD” y la prueba de la resistencia de aislamiento. Al final del chequeo, aparecerán todos los resultados con indicación de cumplimiento o no de los requisitos reglamentarios a través de los símbolos OK o NO OK.

Principales controles de seguridad eléctrica requeridos por la legislación vigente R.E.B.T.

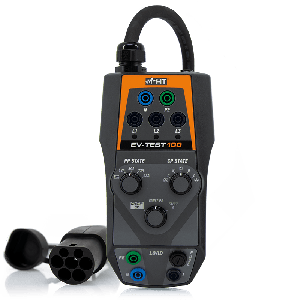

• Secuencia automática de pruebas de verificación en la estación EVSE (con adaptador EV-TEST100, accesorio opcional)
• Impedancia de Bucle / Línea, fase-fase, fase-neutro, fase-Tierra (también en alta resolución con accesorio opcional IMP57)
• Resistencia de Bucle de la tierra (sin provocar salto del “RCD”)
• Medida de parámetros eléctricos en instalaciones monofásicas (V, A, W, VAR, VA, PF)
• Prueba del salto de diferenciales tipo A y AC hasta 1A, tipo B hasta 300mA
• Medida de la resistencia de Aislamiento hasta 1000V, con verificación de la relación de absorción dieléctrica “DAR” y el índice de Polarización “PI”
• Medición de Continuidad de conductores de protección a 200mA
• Comprobación de las protecciones magnetotérmicas y de los fusibles.
• Verificación del sentido cíclico de las fases (SEQ) y corrientes de Fuga
• Medición de parámetros ambientales mediante sondas externas (HT52/05 y HT53/05)

Funciones

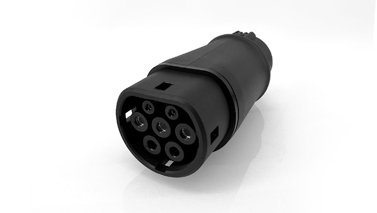

Pruebas AUTOMÁTICAS comprobar puestos recarga EV Con adaptador EV-TEST100
Prueba AUTOMÁTICA (Ra, RCD, Aislamiento
Aislamiento con tensión de prueba 50, 100, 250, 500, 1000VCC
Medida Índice de Polarización P.I
Medida proporción de absorción dieléctrico D.A.R
Continuidad circuito de protección a 200mA
Tiempo y corriente intervención RCD tipo A, AC estándar, Selectivos Tipo B hasta 300mA
Resistencia de bucle de tierra sin intervención del diferencial
Impedancia de Bucle/Línea, Fase-Fase, Fase-Neutro, Fase-Tierra
Impedancia de Bucle/Línea, Fase-Fase, Fase-Neutro, Fase-Tierra a alta resolución (0.1mΩ) Con accesorio opcional IMP57
Tensión de contacto
Porcentaje caida de tensión en la línea
Sentido cíclico de las fases
Corriente de fugas con pinza opcional
Medida de tensión, corriente, potencia activa, reactiva, aparente (1)
Medida de Cosphi, Factor de potencia (1)
Armónicos de tensión y corriente hasta el 49º con THD% 49th
Medida de parámetros ambientales (°C,°F, %RH, Lux)
Pruebas con punta remota PR400 (opcional)
Ayuda en línea en pantalla
Memoria interna para guardado medidas
Conexión WiFi integrada y compatibilidad con App HTANALYSIS

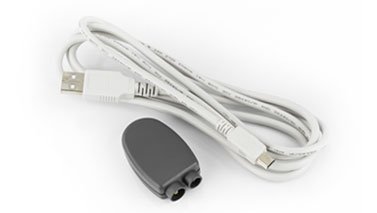

Puerto óptico USB/serie para conexión PC
Protección mecánica IP 40
Alimentación 6 x 1.5V pilas tipo AA - LR06
Categoría de sobretensión CAT IV 300V
Peso en gramos (pilas incluidas) 1200
Medidas (LxAnxH) (mm) 225x165x75
Normativas
  • 17th edition
  • CEI 64-8
  • IEC/EN61010-031
  • IEC/EN61010-1
  • IEC/EN61010-2-030
  • IEC/EN61010-2-033
  • IEC/EN61010-2-034
  • IEC/EN61187
  • IEC/EN61326-1
  • IEC/EN61557-1
  • IEC/EN61557-10
  • IEC/EN61557-2
  • IEC/EN61557-3
  • IEC/EN61557-4
  • IEC/EN61557-6
  • MARCAJE CE
