I-V600 Trazador de curvas I-V en paneles fotovoltaicos hasta 1500V

I-V600

Instrumento multifunción avanzado para medidas de curvas I-V hasta 1500V y 40A

I-V600

Trazador de curva I-V para mantenimiento y solución de problemas de sistemas fotovoltaicos de hasta 1500V y 40A.

  • Trazado de curvas I-V de módulos y cadenas hasta 1500V y 40A.
  • Medición de radiación solar en el lado frontal y posterior para pruebas de módulos mono y bifaciales, inclusos modules de alta eficiencia.
  • Medición de voltaje de circuito abierto y corriente de cortocircuito Voc/Isc.
  • Base de datos del rendimiento de los módulos fotovoltaicos.

El I-V600 permite trazar en campo la curva I-V de módulos y cadenas de hasta 1500V y 40A. Una vez trazada la curva I-V, gracias a la base de datos de los módulos (actualizable por el usuario), el I-V600 compara los datos medidos con los valores nominales proporcionados por el fabricante del módulo/cadena en prueba para devolver una clara respuesta de OK/NO OK. La comunicación con la unidad remota SOLAR-03 garantizada hasta 100 m (en campo libre), y la función de registro en caso de comunicación imposible (obstáculos como pisos y paredes, estructuras de hormigón, etc.), permiten trazar la curva I-V sin importar el entorno en el que se encuentre la instalación.

El I-V600 traza la curva I-V de módulos mono y bifaciales. Según la especificación técnica IEC TS 60904-1-2, además de la radiación frontal, el I-V600 mide la radiación posterior mediante dos sensores diferentes (para considerar la no uniformidad de la radiación en el lado posterior).

El I-V600 maneja hasta 3 células de referencia de radiación solar, sin necesidad de configurar una gran cantidad de parámetros y con un alto riesgo de mala configuración. El I-V600 reconoce automáticamente los parámetros de calibración de las células de referencia conectadas. Quedarse sin baterías es la peor pesadilla de cualquier profesional. Encontrarse sin baterías en medio de la nada, con un trabajo por entregar en cuestión de horas, pondría en aprietos a cualquiera.

Invertir los gráficos para leer correctamente la pantalla incluso al colgar el instrumento boca abajo de los rieles del módulo, conexión Wi-Fi a teléfonos inteligentes y tabletas, y ranura para tarjeta microSD para ampliar la memoria completan las funciones que proporciona el I-V600.

Funciones
Detección de la curva I-V sobre módulos y grupos de módulos FV 1500V/40A
Voltaje de circuito abierto Voc en módulos fotovoltaicos y cadenas 1500V
Corriente de cortocircuito Isc en módulos fotovoltaicos y cadenas 40A
Test rápido IVCK para medida Voc y Isc sobre módulos y grupos de módulos FV 1500V/40A

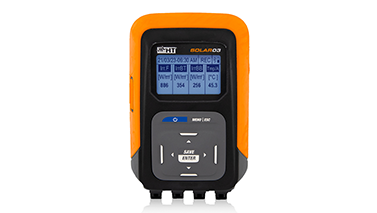

Uso de la unidad remota SOLAR-03 con conexión Bluetooth

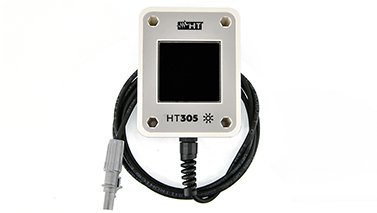

Medida irradiación con célula solar de referencia con unidad remota SOLAR03 (accesorio estándar)
Medición de albedo (radiación trasera) con dos celdas solares de referencia con unidad remota SOLAR03 (accesorio estándar)

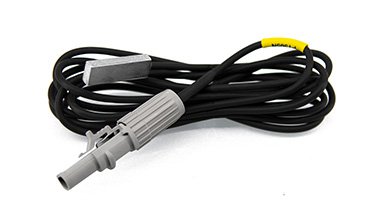

Medida de temperatura célula y ambiental con unidad remota SOLAR03 (accesorio estándar)

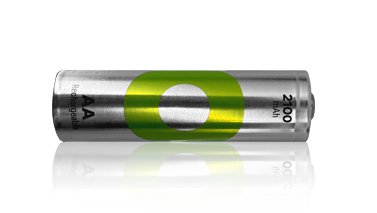

Funciona con pilas alcalinas o AA recargables

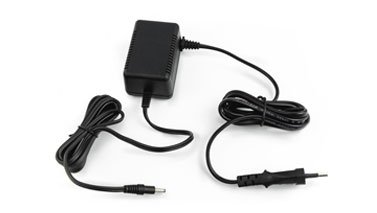

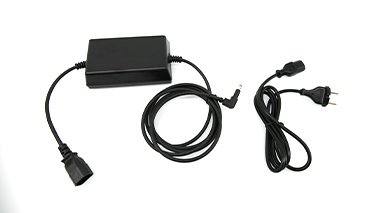

Fuente de alimentación/cargador
Alimentación de paneles fotovoltaicos a través de las entradas de medida
Categoría de medida CAT III 1500VDC, max 1500VDC parmi les entrées
Base de datos de módulos fotovoltaicos personaliza > 40000 memoria interna
Pantalla LCD a color retroiluminada con pantalla táctil
Rotación de la pantalla para usar el instrumento al revés
Menú de iconos intuitivo
Espacio memoria interna 9999 curvas I-V
Memoria externa microSD

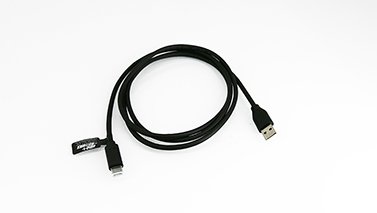

Interfaz de PC con software para Windows y Mac
WiFi integrado por conexión a smartphones y tabletas
Autoapagado
Ayuda en línea en pantalla
Medidas (LxAnxH) (mm) 335 x 289 x 155
Peso en kg (incluidas las baterías) 6
Normativas
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • IEC/EN60891
  • IEC/EN61010-1
  • IEC/EN61187
  • LVD 2014/35/EU
  • MARCAJE CE

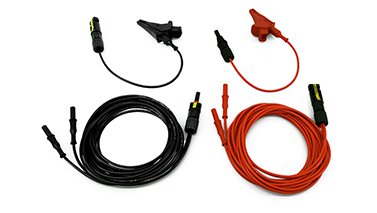

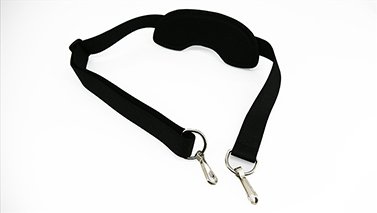

ACCESORIOS INCLUIDOS EN EL SUMINISTRO

ACCESORIOS OPCIONALES
