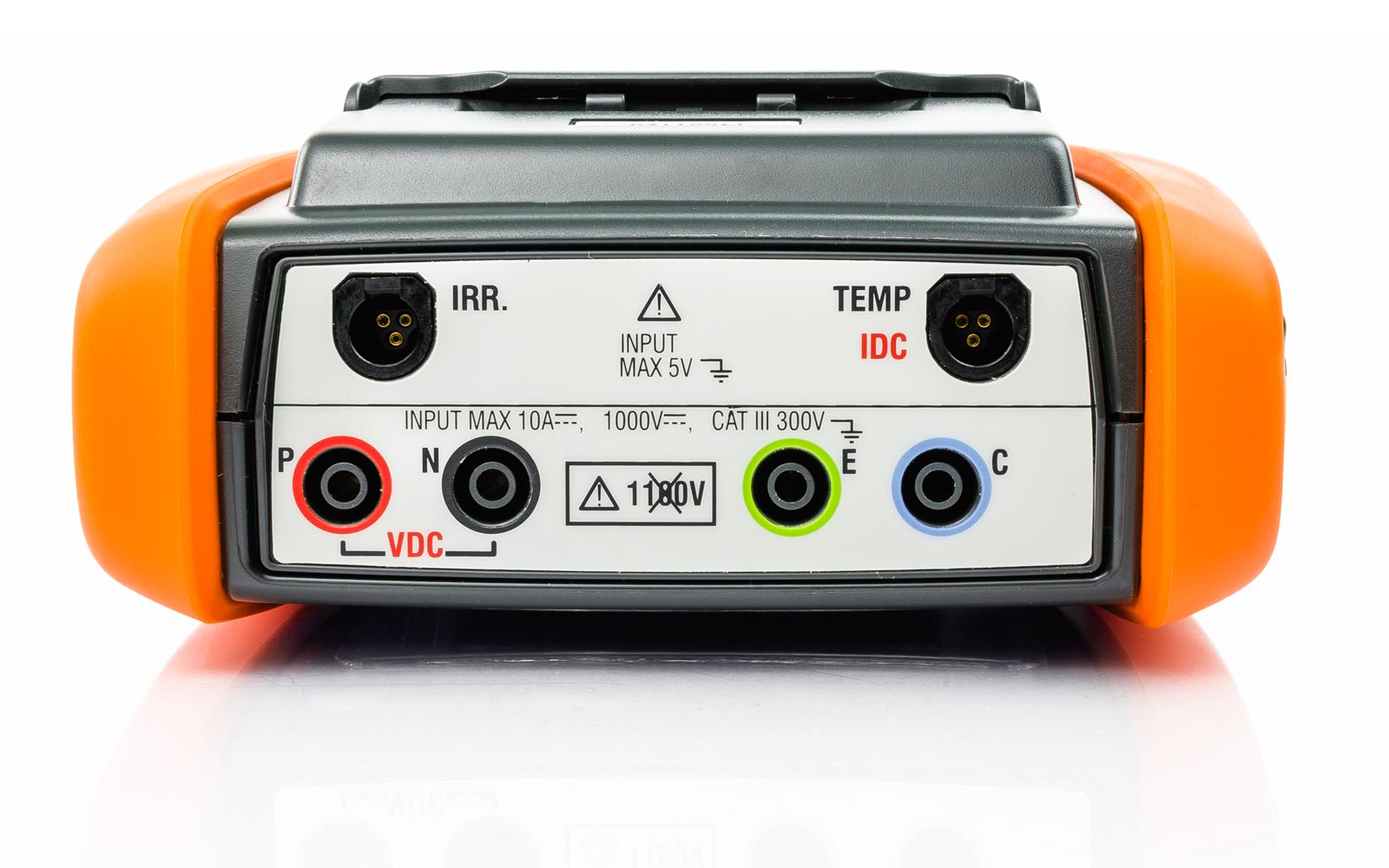

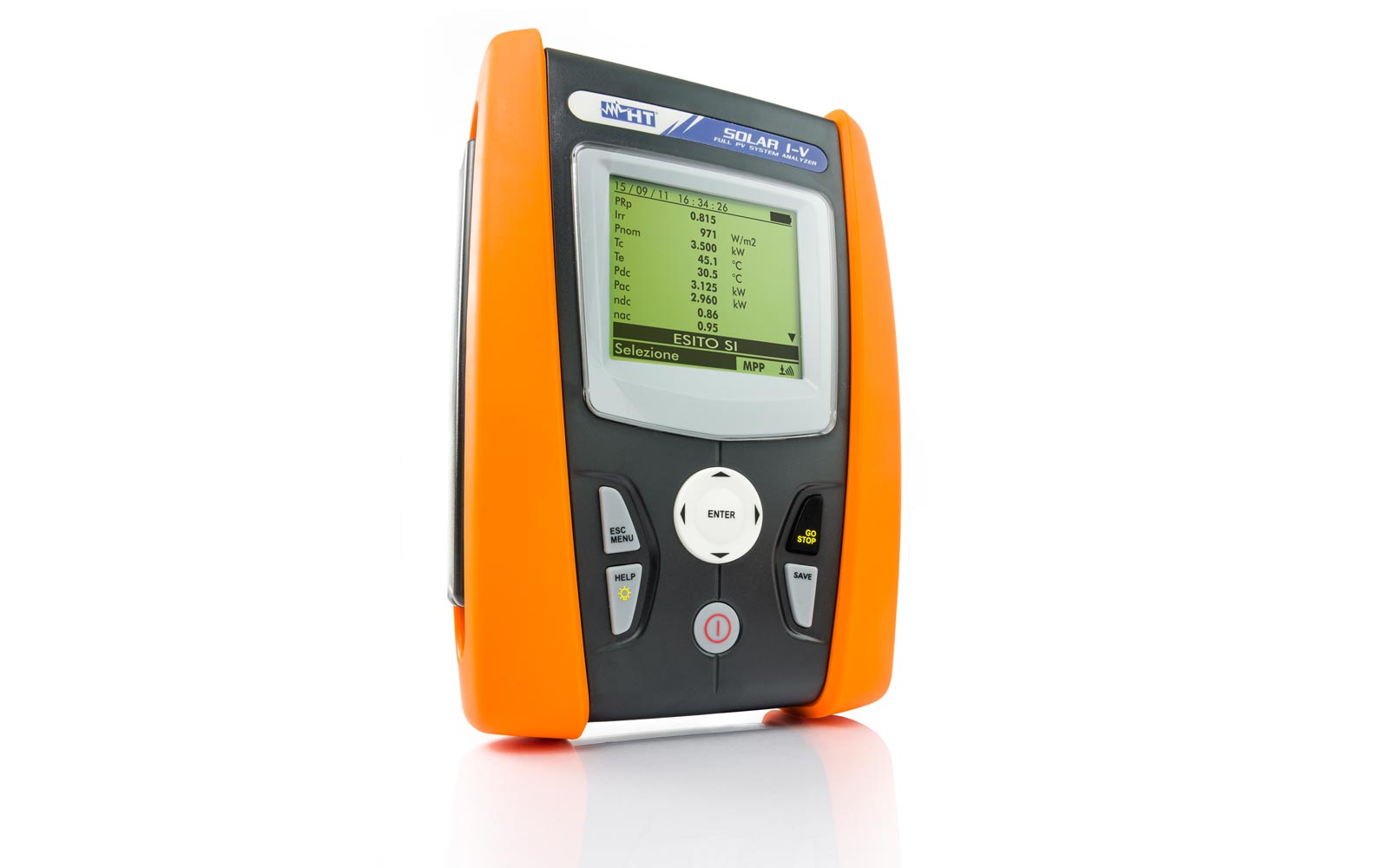

El SOLAR I-Ve permite efectuar tanto la verificación de una instalación fotovoltaica monofásica como la verificación de la característica I-V. Gracias a la unidad remota SOLAR02 es posible efectuar la verificación de la instalación cumpliendo con el requisito de simultaneidad requerido por la normativa de referencia. El SOLAR02 es un datalogger que sincronizado con el SOLAR I-Ve obtiene los datos relativos a la irradiación y a la temperatura simultáneamente a las verificaciones efectuadas por el SOLAR I-Ve. Para la medida de la característica I-V, SOLAR I-Ve gestiona una base de datos interna de los módulos actualizable en cualquier momento por el usuario comparando los datos obtenidos y los nominales permitiendo así determinar inmediatamente si el módulo o el grupo de módulos respetan los parámetros de eficiencia declarados por el fabricante. La medida de corriente y tensión en salida de los paneles/grupos de módulos se realiza con el método a 4 terminales que permite prolongar eventuales cables de medida sin considerar ninguna compensación de su resistencia, obteniendo medidas siempre precisas. Al final de la prueba la visualización en pantalla de la curva I-V es una clarísima indicación aprox. la conformidad o no con las especificaciones declaradas por el fabricante de los paneles.
| Detección de la curva I-V sobre módulos y grupos de módulos FV | 128 puntos |
| Rango de medida detección curva I-V / ISC-VOC | 1500V/10A - 1000V/15A |
| Test rápido IVCK para medida Voc y Isc sobre módulos y grupos de módulos FV | 1500V/10A - 1000V/15A |
| Verificación sistemas fotovoltaicos Monofásico/Trifásico | |
| Medida irradiación con célula solar de referencia | |
| Utilizar unidad remota SOLAR-02 con conexión USB/RF | RF |
| Medida de temperatura célula y ambiental | |
| Potencia/Energía Activa P, Reactiva Q, Aparente S | |
| Número máx. de parámetros seleccionados simultáneamente | 9 |
| Registro con periodo de integración seleccionable | 5s-60m |
| Duración indicativa memoria (en días @ PI=10min @ máx núm parámetros) | 8 |
| Tabla resumida principales parámetros eléctricos | |
| Rango de medida prueba fotovoltaica | 1500VCC / 265VCA |
| Categoría de medida | CAT III 300V |
| Visualizador LCD retroiluminado | |
| Espacio memoria interna | 249 curves I-V 8 days@ PI=10 min |
| Interfaz PC con software para Windows en dotación | |

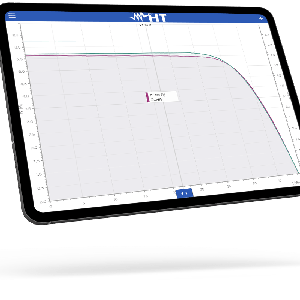

| Conexión WiFi integrada y compatibilidad con App HTANALYSIS | Para descargar datos en la PC\APP |
| Gestión base de datos interna módulos FV personalizable | 30 internas, 30.000 en software |
| Autoapagado | |
| Indicación autonomía de registro prueba fotovoltaica | |
| Ayuda en línea en pantalla | |
| Medidas (LxAnxH) (mm) | 235x165x75 |
| Peso en gramos (pilas incluidas) | 1200 |
Rango de medida: 5 ÷ 1400W/m2
Precisión básica: ±3,0% de lectura
Tipo de célula: Monocristalina
Ángulo de campo de visión: >160°
Clasificación IP: IP65 según IEC/EN60529
Conector de salida: conector HT personalizado de 3 pines
Cable de conexión: aprox. 2m
Dimensiones (AnxPrxAl): 111x85x28mm
Peso: 240g
VA500 es la solución ideal para quien quiere proteger los propios instrumentos del agua, polvo y ambientes hostiles. Adapta a contener también todos los accesorios para una perfecta organización del propio trabajo.
Maleta adecuada para el transporte de instrumentos con la forma indicada al lado.
Esta par de adaptadores permite la conexión de instrumentos como I-Vx y Solar I-Vx a paneles fotovoltaicos con conectores MC4.
Esta par de adaptadores permite la conexión de instrumentos como I-V400w y Solar I-Vw a paneles fotovoltaicos con conectores MC3.
Este juego de cables permite la ejecución rápida de las medidas de curvas I-V directamente desde el cuadro de campo con instrumentos SOLAR I-Ve y I-V400w, I-V500w en modalidad Automática
