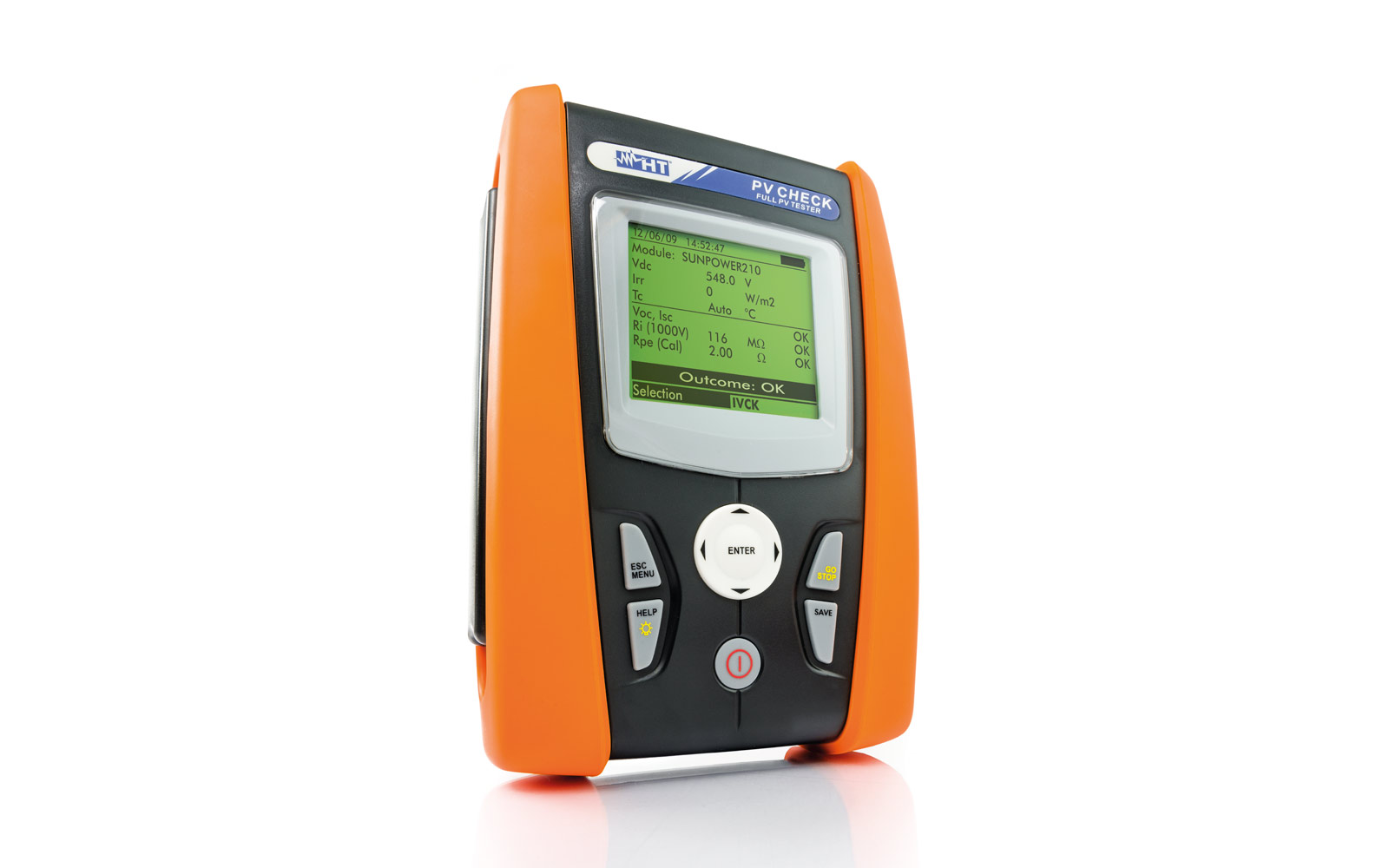

Instrumento multifunción para la verificación de la seguridad eléctrica y de las prestaciones de una instalación fotovoltaica

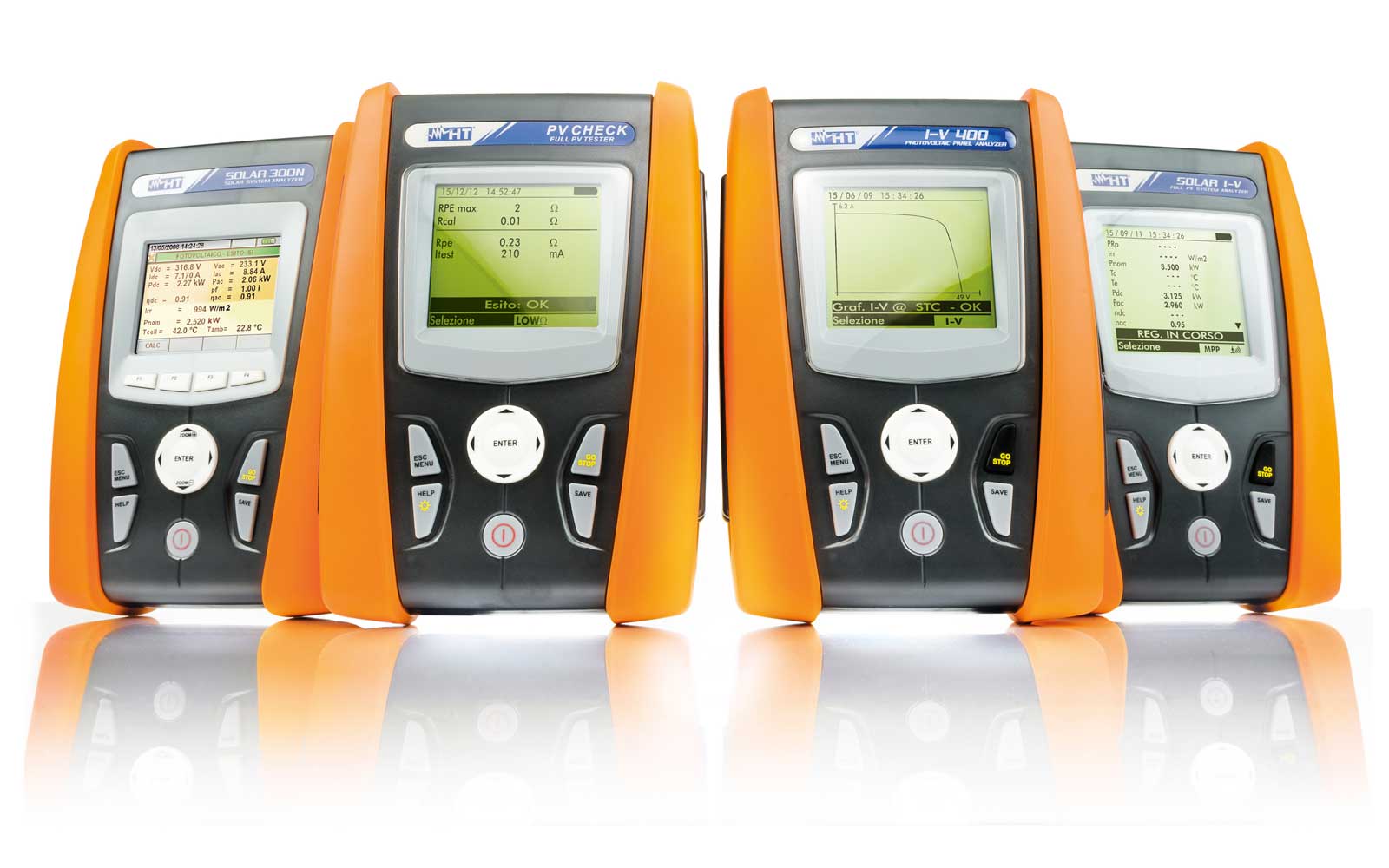

PVCHECKs

Instrumento multifunción para la verificación de la seguridad eléctrica y de las prestaciones de una instalación fotovoltaica hasta 1000VCC / 15ACC

Instrumento multifunción para la verificación de la seguridad eléctrica y de las prestaciones de una instalación fotovoltaica

Test automático en secuencia de:

  • Medida de aislamiento hasta 1000VCC

  • Tensión en vacío y corriente de cortocircuito Voc/Isc hasta 1000VCC/15ACC

  • Continuidad de los conductores de protección a 200mA

El instrumento multifunción PVCHECKs permite una ejecución rápida y segura de las verificaciones de seguridad eléctrica previstas para una instalación FV (sección en CC) y el control funcional de los módulos/grupos de módulos que forman parte de la misma instalación según lo previsto por la Guía CEI 82-25 y normativas por esta citadas como referencia (CEI 64/8 y IEC/EN62446).
En la verificación de la seguridad PVCHECKs representa una verdadera innovación, en cuanto es capaz de efectuar la medida de aislamiento de un módulo, de un grupo de módulos o de un entero rango fotovoltaico (IEC/EN62446) sin la necesidad de utilizar un interruptor externo para poner en cortocircuito los terminales positivo y negativo.
PVCHECKs permite además la verificación de la funcionalidad de las conexiones y de los grupos de módulos de un rango fotovoltaico de acuerdo con lo previsto por la IEC/EN62446 midiendo la tensión en vacío y la corriente de cortocircuito a las condiciones operativas (OPC) y referida a STC (mediante la medida de irradiación también con el uso de los accesorios opcionales SOLAR02 y HT304N) proporcionando un resultado inmediato relativo a la medida apenas efectuada tanto en términos absolutos como por comparación con los grupos de módulos anteriormente verificados. Finalmente PVCHECKs permite también la ejecución de análisis de las prestaciones del rango fotovoltaico (CC) en las condiciones de ejercicio (conectado por lo tanto al inversor) con el uso de los accesorios opcionales SOLAR02 y HT304N proporcionando una indicación de la potencia generada y del rendimiento del rango mismo según lo indicado por la IEC/EN62446.

Funciones

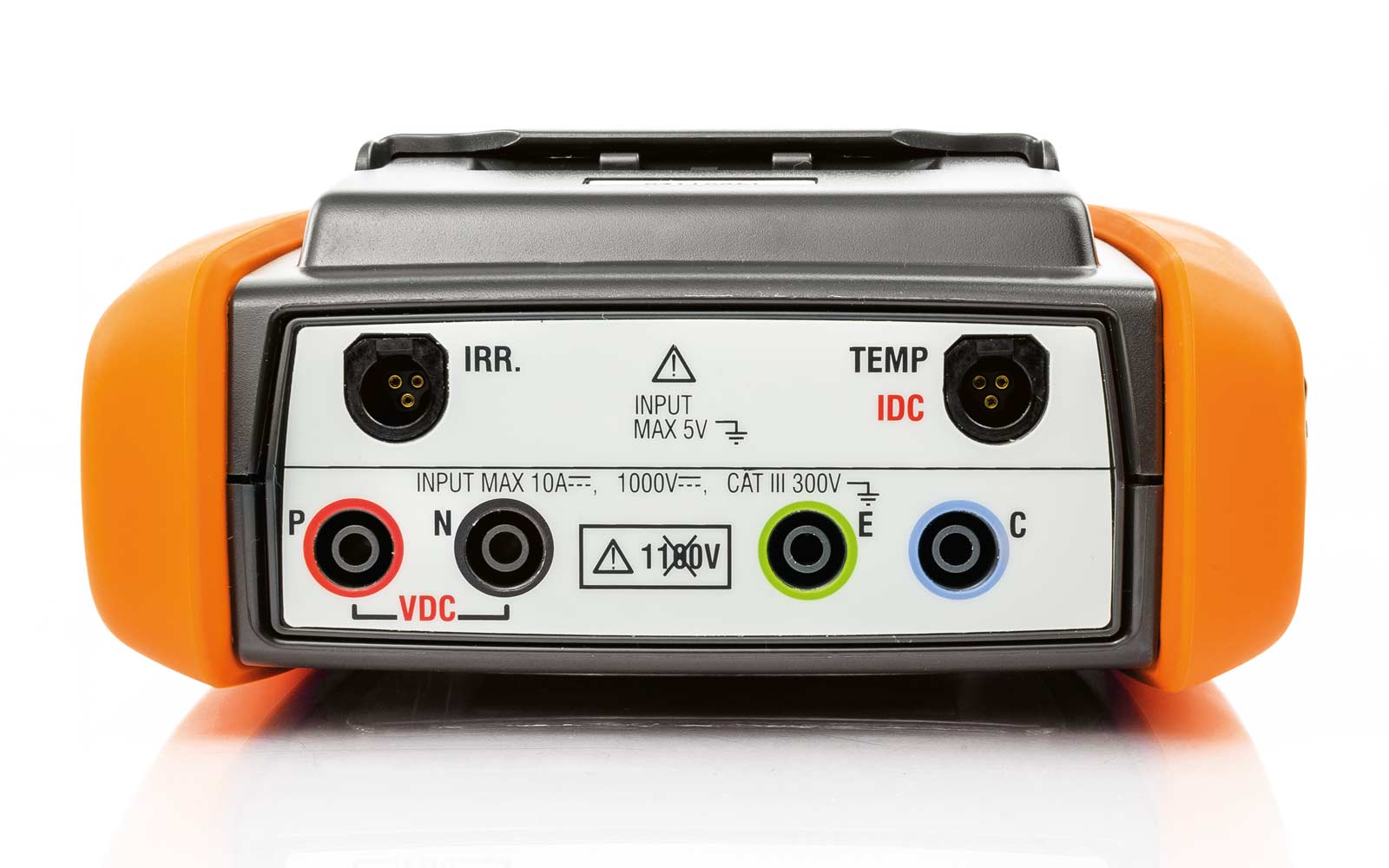

Continuidad conductores de protección a 200mA
Aislamiento grupos de módulos/campos FV sin interrupción del servicio con tensiones de prueba 250, 500, 1000V CC
Test rápido IVCK para medida Voc y Isc sobre módulos y grupos de módulos FV
Eficiencia lado CC rango fotovoltaico
Utilizar unidad remota SOLAR-02 con conexión USB/RF RF
Medida irradiación con célula solar de referencia
Medida de temperatura célula y ambiental
Tensión CA/CC en sistemas Monofásico/Trifásico CC
Corriente CA/CC en sistemas Monofásico/Trifásico CC
Potencia/Energía Activa P, Reactiva Q, Aparente S sólo P activa
Número máx. de parámetros seleccionados simultáneamente 5
Registro con periodo de integración seleccionable 5s-60m
Tabla resumida principales parámetros eléctricos
Rango de medida detección curva I-V / ISC-VOC 1000V / 15A sólo IVCK
Categoría de medida CAT III 300V
Visualizador LCD retroiluminado
Espacio memoria interna 999 posiciones
Interfaz PC con software para Windows en dotación
Gestión base de datos interna módulos FV personalizable
Autoapagado
Ayuda en línea en pantalla
Medidas (LxAnxH) (mm) 235x165x75
Peso en gramos (pilas incluidas) 1200
Normativas
  • CEI 64-8
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • Guida CEI 82-25
  • IEC/EN61010-032
  • IEC/EN61010-1
  • IEC/EN61557-1
  • IEC/EN61557-2
  • IEC/EN61557-4
  • IEC/EN62446
  • LVD 2014/35/EU
  • MARCAJE CE
Foto

ACCESORIOS INCLUIDOS EN EL SUMINISTRO

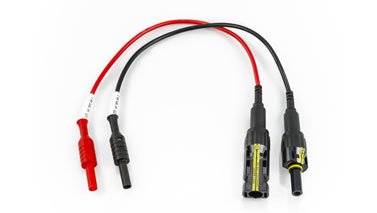

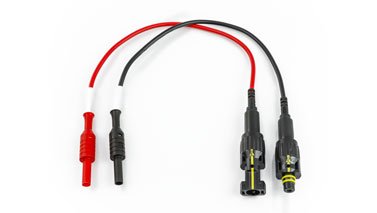

ACCESORIOS OPCIONALES
