Instrumento multifunción para el mantenimiento y la resolución de los problemas sobre instalaciones fotovoltaicas

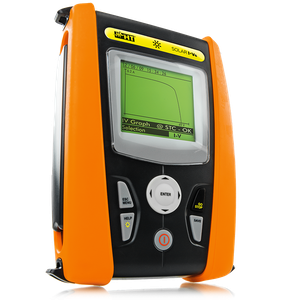

I-V400w

Instrumento multifunción para la verificación de las curvas I-V de los paneles fotovoltaicos

Instrumento multifunción para el mantenimiento y la resolución de los problemas sobre instalaciones fotovoltaicas

  • Medida de la Característica I-V de uno o más módulos o de un entero grupo de módulos

  • Medida de la tensión en vacío y corriente de cortocircuito Voc/Isc

  • Base de datos de 30.000 módulos fotovoltaicos seleccionables

I-V400w permite la detección sobre el rango de la Característica I-V y de los principales parámetros característicos tanto de un módulo individual como de grupos de módulos para instalaciones FV hasta un máximo de 1000V y 15A. Para la medida de la característica I-V, I-V400w gestiona una base de datos interna de los módulos actualizable en cualquier momento por el usuario y la comparación entre los datos obtenidos y los nominales permite determinar inmediatamente si el módulo o el grupo de módulos respetan los parámetros de eficiencia declarados por el fabricante.

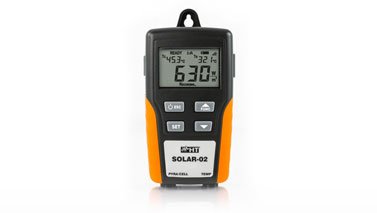

La detección de la curva I-V es realizable también descentrando las medidas de irradiación y temperatura con uso de la unidad remota opcional SOLAR02 aprovechando la conexión de radiofrecuencia (RF) con la unidad master.
También para I-V400w la visualización en pantalla a fin de prueba de la curva IV es una clarísima indicación aprox. la conformidad o no con las especificaciones declaradas por el fabricante de los paneles.

Funciones
Detección de la curva I-V sobre módulos y grupos de módulos FV 1000V/15A
Test rápido IVCK para medida Voc y Isc sobre módulos y grupos de módulos FV VOC 1000V / ISC 15A
Utilizar unidad remota SOLAR-02 con conexión USB/RF RF

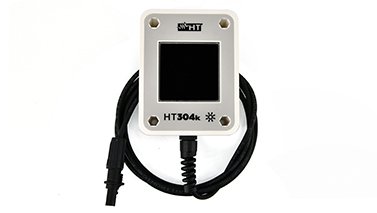

Medida irradiación con célula solar de referencia
Medida de temperatura célula y ambiental
Tabla resumida principales parámetros eléctricos
Rango de medida detección curva I-V / ISC-VOC 1000V / 15A
Categoría de medida CAT III 300V
Visualizador LCD retroiluminado
Espacio memoria interna 249 curvas I-V

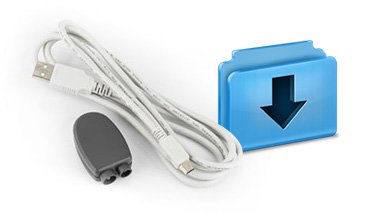

Interfaz PC con software para Windows en dotación
Gestión base de datos interna módulos FV personalizable
Conexión WiFi integrada
Autoapagado
Ayuda en línea en pantalla
Medidas (LxAnxH) (mm) 235x165x75
Peso en gramos (pilas incluidas) 1200
Normativas
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • IEC/EN60891
  • IEC/EN61010-1
  • IEC/EN61187
  • LVD 2014/35/EU
  • MARCAJE CE

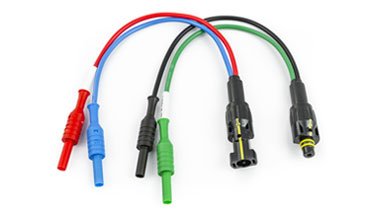

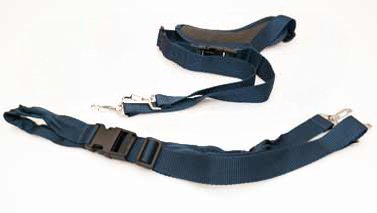

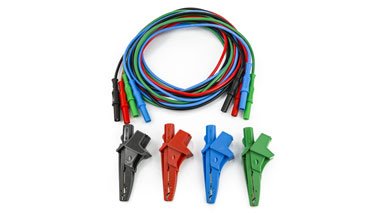

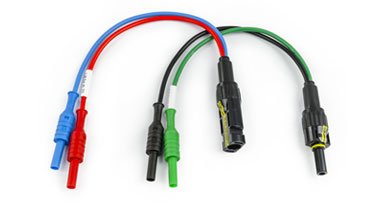

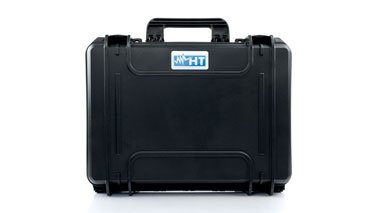

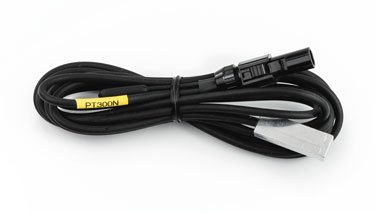

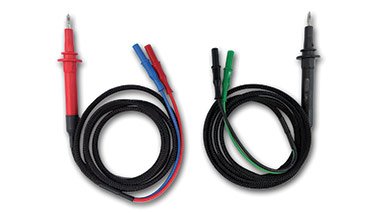

ACCESORIOS INCLUIDOS EN EL SUMINISTRO

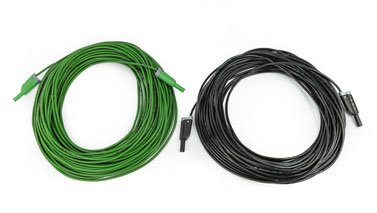

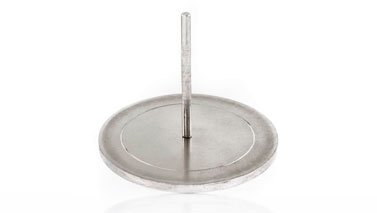

ACCESORIOS OPCIONALES
