PV-ISOTEST

Instrumento multifunción para la verificación de la seguridad eléctrica y búsqueda de averías en instalaciones fotovoltaica con Aislamiento a 1500VCC

Instrumento multifunción para la verificación de la seguridad eléctrica y la detección de averías en instalaciones fotovoltaicas hasta 1.500VCC.

- Medida de la resistencia de aislamiento hasta 1.500VCC también en instalaciones activas (con tensión).

- Identificación del módulo con avería mediante la nueva función GFL

- Medida de la resistencia de la Continuidad del conductor de protección a 200mA

El PV-ISOTEST representa una verdadera innovación en el panorama de la instrumentación de verificación y ensayos en instalaciones fotovoltaicas. El PV-ISOTEST realiza la medida de aislamiento de un módulo individual, de un String o de un campo fotovoltaico entero hasta 1.500VCC de acuerdo con la normativa IEC/EN62446. Los medidores de Aislamiento tradicionales necesitan de un interruptor para poner en cortocircuito los terminales positivo y negativo del módulo/string/campo fotovoltaico en examen. Con el PV-ISOTEST no es necesario el uso de ningún dispositivo externo, el PV-ISOTEST realiza las medidas con total autonomía. Además, mediante la nueva función GFL (Ground Fault Locator), el PV-ISOTEST indica la posición exacta de una eventual avería de aislamiento sobre un String de la instalación fotovoltaica, debido, por ejemplo, a filtraciones de agua o humedad.

Funciones
Categoría de medida CAT III 1500VCC / CAT III 1000VCA
Medición de voltaje CA TRMS 3 ÷ 1000V
Medida de voltaje CC 3 ÷ 1500V
Resistencia de aislamiento 250, 500, 1000, 1500V
Función GFL para localizar posición avería String
Medida Índice de Polarización P.I
Relación de Absorción Dieléctrica D.A.R
Continuidad conductores de protección a 200mA
Dimensiones (LxAnxH) (en mm) 235 x 165 x 75mm
Peso 1.2kg
Normativas
  • IEC/EN61010-031
  • IEC/EN61010-1
  • IEC/EN61010-2-030
  • IEC/EN61010-2-033
  • IEC/EN61010-2-034
  • IEC/EN61326-1
  • IEC/EN61557-2
  • IEC/EN61557-4
  • IEC/EN62446-1

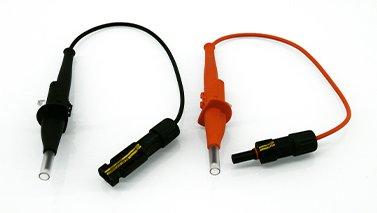

ACCESORIOS INCLUIDOS EN EL SUMINISTRO

ACCESORIOS OPCIONALES
